製品仕様

寸法表 (両引き) 寸法表 (片引き) 基本寸法図 カラー・バリエーション 材質情報

寸法表

本表以外の寸法および仕上がり寸法についてその都度見積もりいたしますので、ご相談ください。

両引き

雨戸 (W) 有効開口 (W) 枚数 折タタミ巾 カマチ巾 折タタミ巾計
1870 1484 7 7 80+20 98+20 75 75 193 193
2110 1696 8 8 112+20 112+20 75 75 207 207
4040 3402 16 16 224+20 224+20 75 75 319 319
6200 5310 25 25 350+20 350+20 75 75 445 445

※ 左右のスラットの枚数は、合計枚数内で自由に変更できます。

片引き

雨戸
W
有効開口
W
枚数 折タタミ巾 カマチ巾 タタミ巾計
片方のみ 片方のみ 片方 片方
1780 1469 14 196+20 75 291 20
2020 1681 18 224+20 75 319 20
3940 337 32 448+20 75 543 20
6100 5285 50 700+20 75 795 20

カラー・バリエーション

標準カラー


シルバー(アルミ)

ステン(アルマイト)

ブロンズ(アルマイト)



特注カラー


ホワイト(塗装)

ブラック(アルマイト)


※ 特注カラーは受注生産になります。納期について、ご相談ください。

材質

アルミ形材
ローラー 真鍮、ステンレスベアリング
ジャバラ ステンレス SUS-304
スラット アルミ形材、板厚 1.5mm

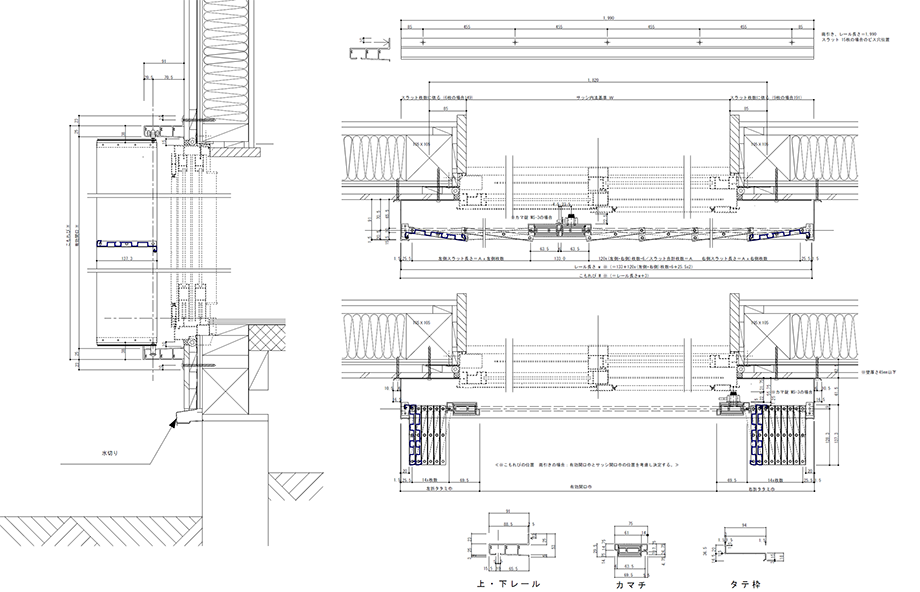

基本寸法図

当製品は設置場所に合わせて採寸し、一つひとつ製作する完全オーダーメイドとなりますので、下記寸法はあくまでも参考のための汎用仕様です。
